目的

本试验的核心目的在于全面评估垫块、纵梁及其连接件在遭遇叉车货叉叉尖冲击时的抗冲击能力，进而确保这些关键部件在实际使用过程中具备足够的安全性和可靠性，避免因冲击导致的损坏或故障，从而保障整个操作过程的安全与稳定。

步骤

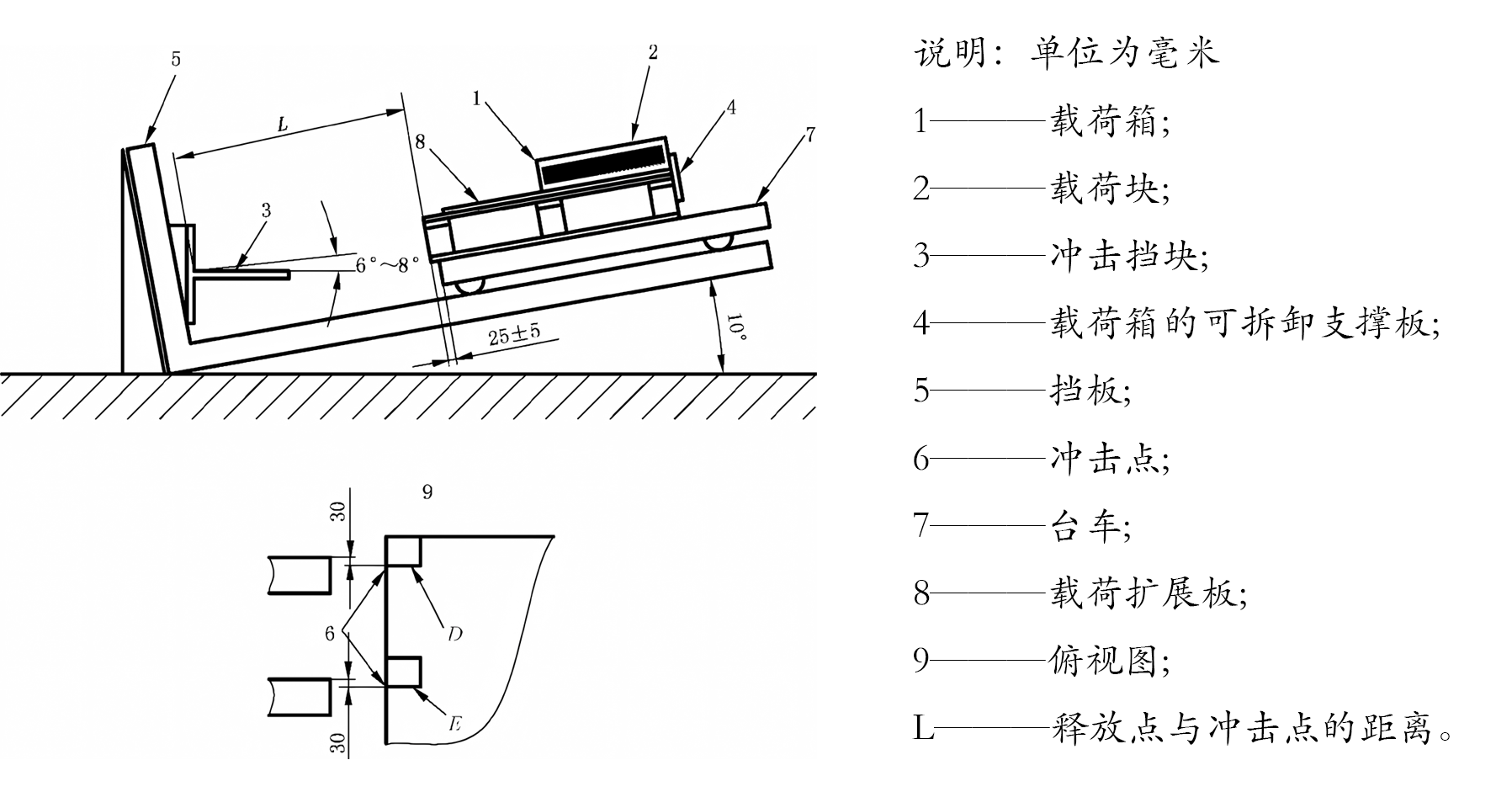

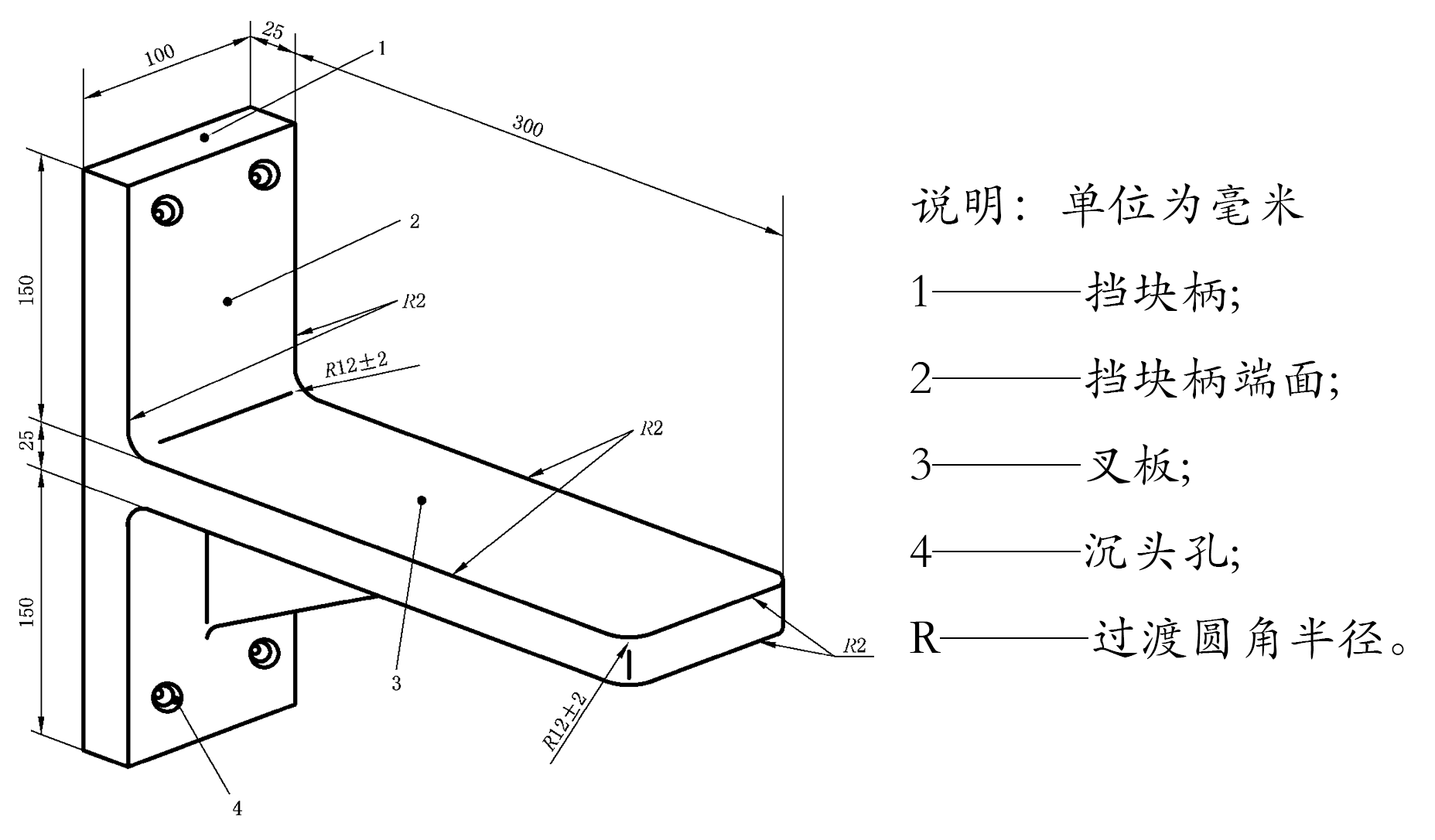

在进行具体的试验操作时，首先需采用如图所示的冲击挡块，并在如图所示的斜面冲击试验机上进行试验。试验开始时，将载荷块小心地放置于平面尺寸为 (600±50)mm×(800±50)mm 的载荷箱内。为了确保载荷能够均匀分布，应利用长度至少与待测托盘铺板长度相等的可拆卸支撑板，将载荷箱与载荷扩展板妥善地置于托盘顶铺板的右侧。在这一过程中，借助载荷扩展板的作用，必须确保试验载荷分布在距离托盘左侧端面 100mm 以外的顶铺板右侧表面上，同时，要严格保证试验载荷的中心位于下行运动轨道的中心线上。

值得注意的是，试验载荷是由载荷块、载荷箱和载荷扩展板共同构成的，而台车的重量不应被包括在内。当托盘的前缘碰撞冲击挡块时，需精确控制台车与冲击挡块之间的距离，使其保持在 25mm±5mm 的范围内。

如图准确放置托盘，确保冲击挡块边缘沿托盘移动方向的延长线能够顺利穿过垫块 D、E 的前端面。同时，冲击挡块叉板顶面需高于台车顶面 75mm，并侧向偏移 30mm。

接下来，将托盘和台车一起沿斜面向上提升至预设的 L 距离，然后平稳释放。在每次撞击发生后，需详细记录垫块的位移情况以及冲击凹痕的深度，并对其他可能存在的损伤情况进行全面检查。

按照 GB/T 4995-2014 第 10 章所规定的试验次数反复进行上述步骤，并且沿托盘另一方向的水平轴线也进行同样的试验。这样做的目的是为了全面、多角度地评估垫块、纵梁及其连接件的抗冲击性能，确保其在各种可能的冲击情况下都能保持稳定的性能表现，从而为实际应用提供坚实的数据支撑和保障。

重要性及结论

GB/T 4996垫块冲击试验用于评估仓储设备在外力冲击下的性能。通过模拟叉车货叉的冲击，测试垫块、纵梁及其连接件的耐撞性，确保货物和设备的稳定性与安全性。试验步骤包括在斜面冲击试验机上进行测试，控制载荷分布与条件。记录撞击后的垫块位移、凹痕深度及其他损伤，分析材料与结构强度。重复试验并统计结果，为产品设计改进提供数据支持，提高托盘抗冲击能力，延长使用寿命。
