顶铺板边缘冲击试验

目的

本试验的核心目的在于精确评估顶铺板边缘在遭遇叉车货叉侧向水平冲击时的抗冲击性能。这一试验对于了解顶铺板在实际使用过程中，尤其是在仓储和物流环境中，面对侧向冲击力时的可靠性与耐用性至关重要。通过模拟真实情况下的冲击情形，可以为顶铺板的设计优化、材料选择以及结构改进提供科学依据，确保其在各种实际应用场景中的安全性与稳定性。

步骤

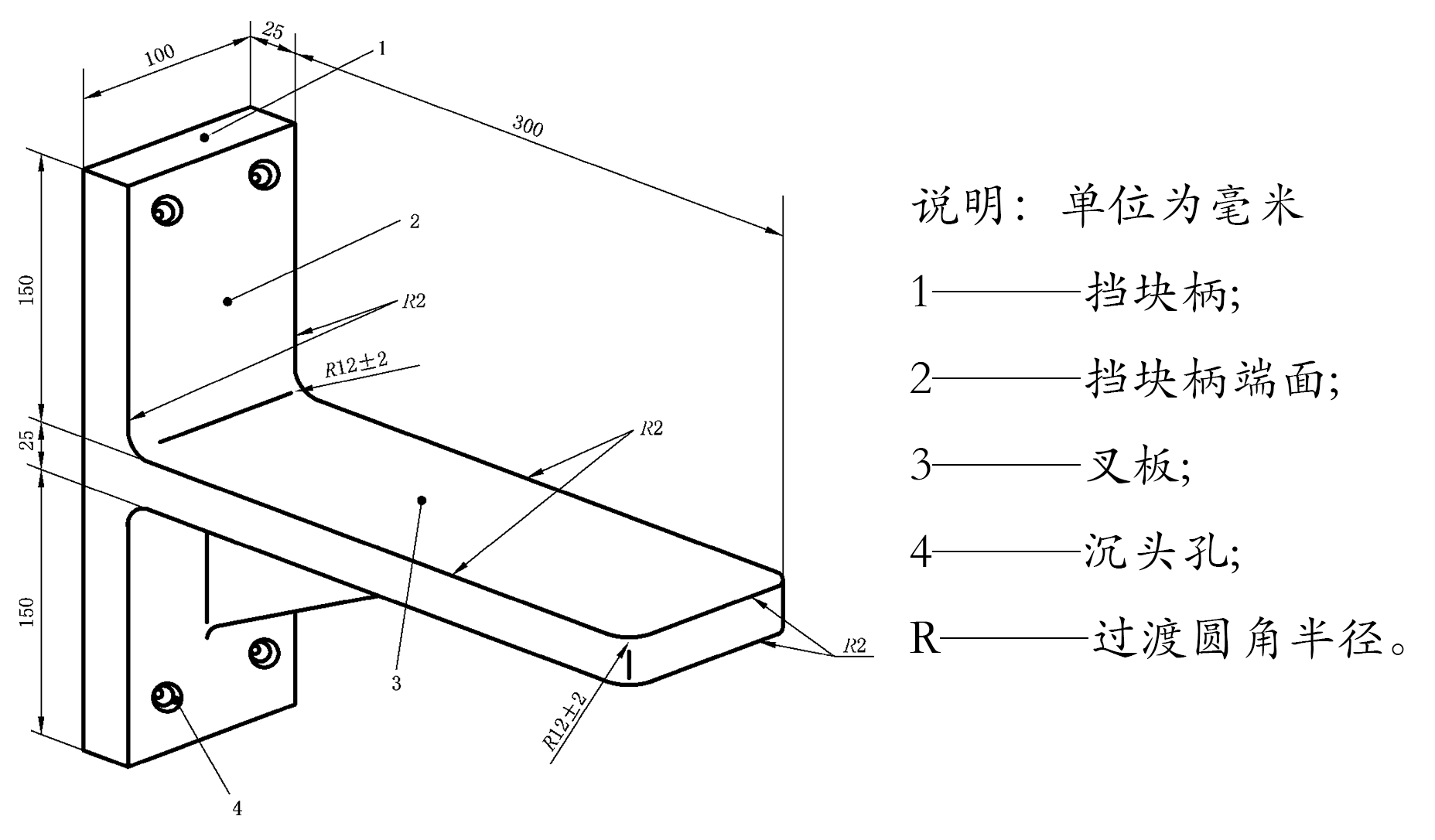

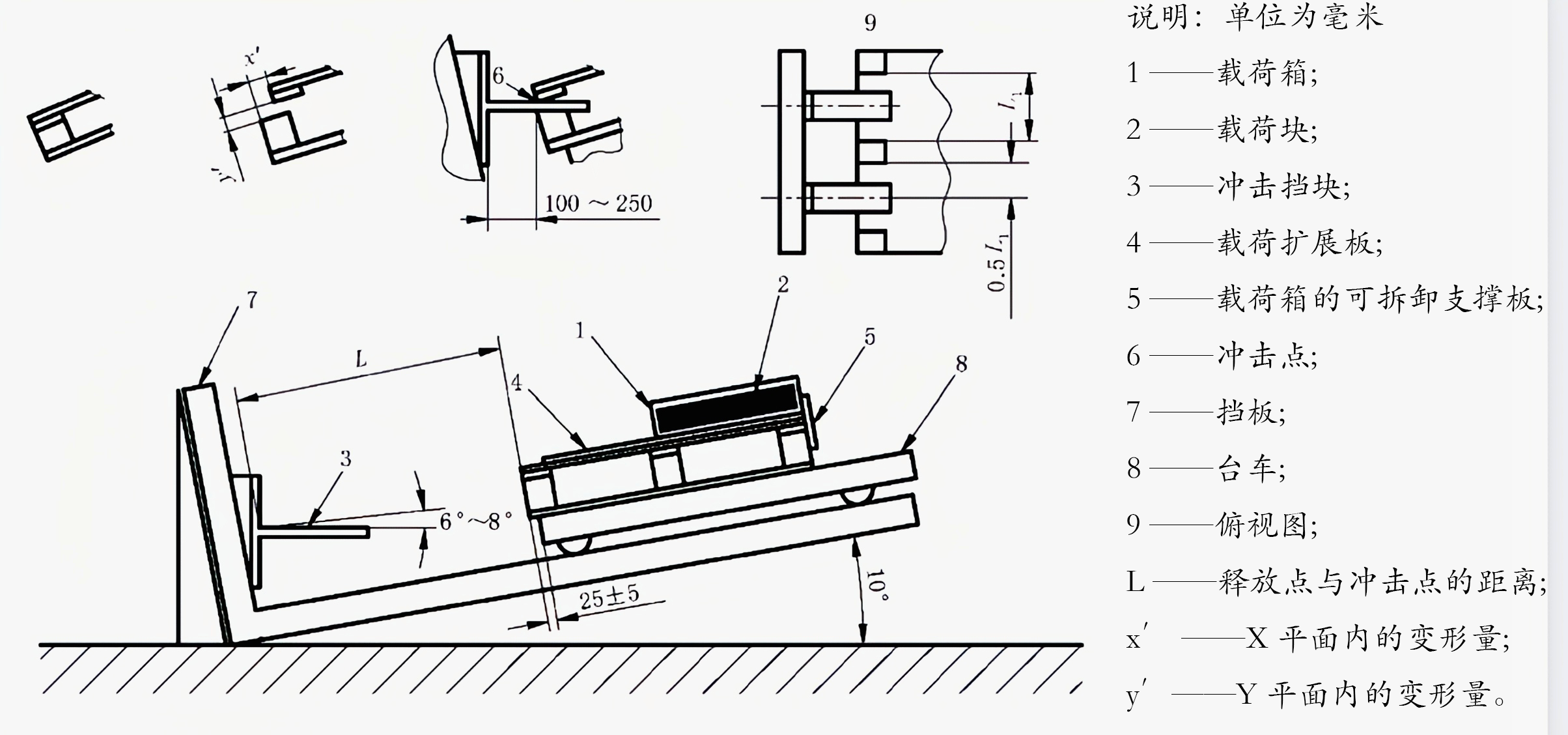

试验需在如图所示的斜面试验机上进行，并使用特制的冲击挡块。在准备阶段，务必将冲击挡块精准地置于托盘纵梁或垫块的中点位置。同时，要仔细调整其高度，确保托盘前缘能够与冲击挡块叉板止动面发生碰撞，且撞击点距离冲击挡块竖直端面的距离严格控制在100mm至250mm之间。值得注意的是，每次试验的撞击点都应精准地落在此规定区域内，以保证试验的一致性和可对比性。

将载荷块小心地放入尺寸为(600±50)mm×(800±50)mm的载荷箱内。接着，使用与待测托盘铺板长度相等的可拆卸支撑板，将载荷箱与载荷扩展板稳妥地放置在托盘顶铺板的右侧。在此过程中，必须确保试验载荷均匀地分布在距托盘左侧端面100mm以外的顶铺板右侧表面上，同时，载荷中心要精确地位于下行运动轨道的中心线上。试验载荷由载荷块、载荷箱和载荷扩展板共同构成，特别注意的是，试验载荷不应包括台车的重量。注：载荷扩展板通常由厚度为18mm至25mm的高强度胶合板精心制成，其主要作用在于分散载荷，从而有效地使托盘损坏集中发生在撞击点处。对于纸托盘试验来说，通常需要使用载荷扩展板以达到理想的试验效果。

在一切准备就绪后，将带有试验载荷的托盘小心翼翼地置于斜面冲击试验机台车上。在此过程中，要确保当托盘的前缘碰撞冲击挡块时，台车与冲击挡块之间保持25mm±5mm的距离。如图所示，将托盘和台车沿斜面向上平稳提升至距离冲击挡块竖直端面L的位置，随后，在确保安全的前提下，迅速释放。释放后，需密切观察并详细记录托盘在X和Y平面的变形量（x'和y'），同时，准确记录冲击挡块叉板刺入托盘的深度以及撞击点处的损坏情况。这些数据对于后续的分析与评估至关重要。

按照GB/T 4995—2014第10章明确规定的试验次数，严格重复上述步骤。在此基础上，为了全面考察顶铺板的抗冲击性能，还需以同样的试验步骤沿托盘另一方向的水平轴线进行试验。这样的多角度测试能够更全面地揭示顶铺板在不同冲击条件下的表现，为进一步的优化和改进提供更加丰富的数据支持。

重要性及结论

GB/T 4996顶铺板边缘冲击试验评估托盘安全性具有重要意义。模拟叉车货叉侧向冲击，测试顶铺板抗破坏能力，确保正常使用不损坏，保障货物安全运输。试验结论为设计与制造提供参考，改进结构，提高抗冲击性能，延长使用寿命，减少货物损失，提升物流效率。

富港检测技术（东莞）有限公司，拥有 CNAS 资质的托盘试验服务，为托盘的质量控制提供了科学严谨的依据和可靠保障。
